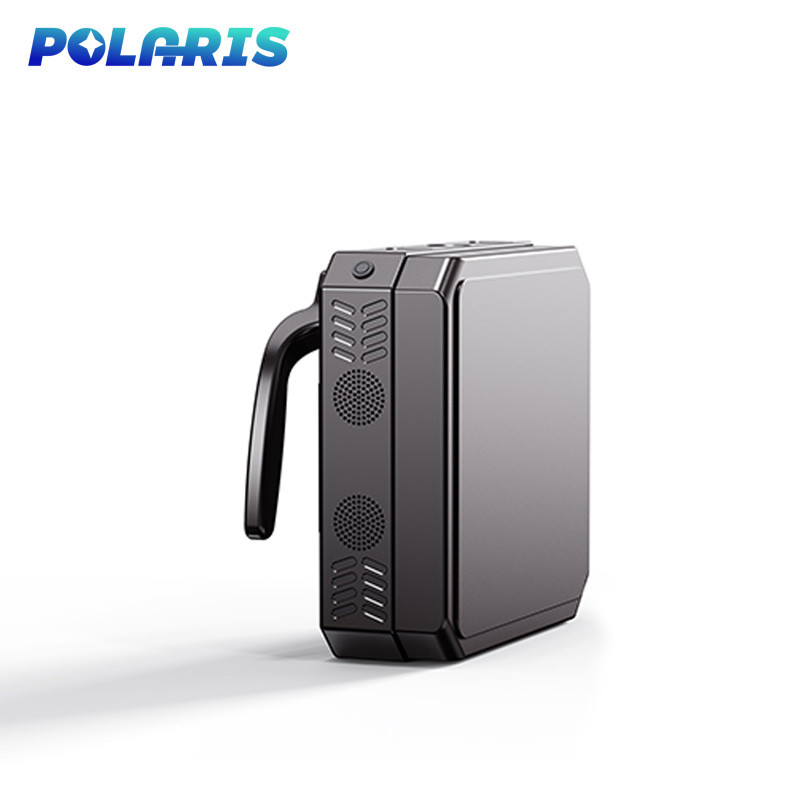

Thiết kế di động FPV Drone Jammer với phát hiện băng tần số đa

FPV Drone Jammer với Multi-Frequency Band Detection và thiết kế di động

Lời giới thiệu

THe Máy đánh nhiễu máy bay không người lái cầm taylà thiết bị di động, dễ vận hành, nhẹ, kích thước nhỏ, và có chức năng tấn công đa tần số UAV.Một thiết kế nhắm mục tiêu đã được phát triển cho UAV mới Mavic 3 để đạt được kết quả nhiễu tốt hơn.Chúng tôi đã xác định một chiến lược nhiễu để nhắm mục tiêu hệ thống liên lạc và điều hướng của nó..

Cơ bản

1. Sự can thiệp phòng thủ: Giảm tín hiệu trên 900MHz, 1.5GHz, 2.4GHz và 5.8GHz.

2. Sự can thiệp mạnh mẽ: Thiết kế nhắm mục tiêu cho Mavic 3 UAV, làm gián đoạn hệ thống liên lạc và định vị.

3. Vệ chắn tín hiệu điều hướng: Khóa tín hiệu GPS L1/L2, BeiDou B1, GLONASS và Galileo.

4. Sự thuận tiện: Thiết kế nhẹ, di động để dễ vận chuyển và sử dụng.

5. Hiển thị: 3.5 ′′ hiển thị thời lượng pin và trạng thái thiết bị.

6. Chọn tay cầm: Chọn tay cầm ergonomic để giảm mệt mỏi trong quá trình vận hành.

7. An toàn: Bảo vệ IP55 với bảo vệ điện áp thấp, điện dư thừa, nhiệt độ dư thừa và bức xạ.

8. Dải nhiễu: 840-930MHz, 1.555-1.625GHz, 2.400-2.485GHz, 5.725-5.850GHz

9. Thời gian làm việc: ≥ 1 giờ.

10. Tiêu thụ năng lượng: ≤30W.

11. Khoảng bán kính nhiễu1-2km.

12. Trọng lượng3,5kg.

13. Kích thước: 300mm × 260mm × 140mm.

Quan điểm hào phóng

• Nhấn nút ở góc trên bên phải, bật màn hình
• Nhấp vào màn hình và nó sẽ hiển thị tất cả các chức năng:

Lắp dây đai

Các bước:

1. 1. Tích Jammer: Tích Jammer vào dây đeo nylon điều chỉnh được bao gồm bằng cách sử dụng các kẹp gắn tích hợp hoặc miếng đệm Velcro.

   2. Điều chỉnh vị trí: Đặt jammer theo chiều ngang trên ngực hoặc theo chiều dọc trên vai để hướng tín hiệu tối ưu.

   3. Tắt dây đai: Tắt dây đai để đảm bảo sự ổn định trong khi di chuyển; tránh cản trở việc triển khai ăng-ten.

   4. Kết nối phụ kiện: Kẹp điều khiển từ xa hoặc bộ pin (nếu bên ngoài) vào vòng D của dây đeo để dễ dàng truy cập.

Sử dụng trường hợp:

• • Lý tưởng cho các hoạt động di động (ví dụ: tuần tra, nhóm phản ứng nhanh) đòi hỏi sự di động không cần tay.
  • Thích hợp cho môi trường ngoài trời như rừng hoặc khu vực đô thị nơi địa hình hạn chế thiết lập tĩnh.

Chú ý:

• • Đảm bảo các ăng-ten được mở rộng đầy đủ và không bị cản trở.

  • Thường xuyên kiểm tra độ căng của dây đeo để ngăn ngừa trượt trong các hoạt động cường độ cao.
